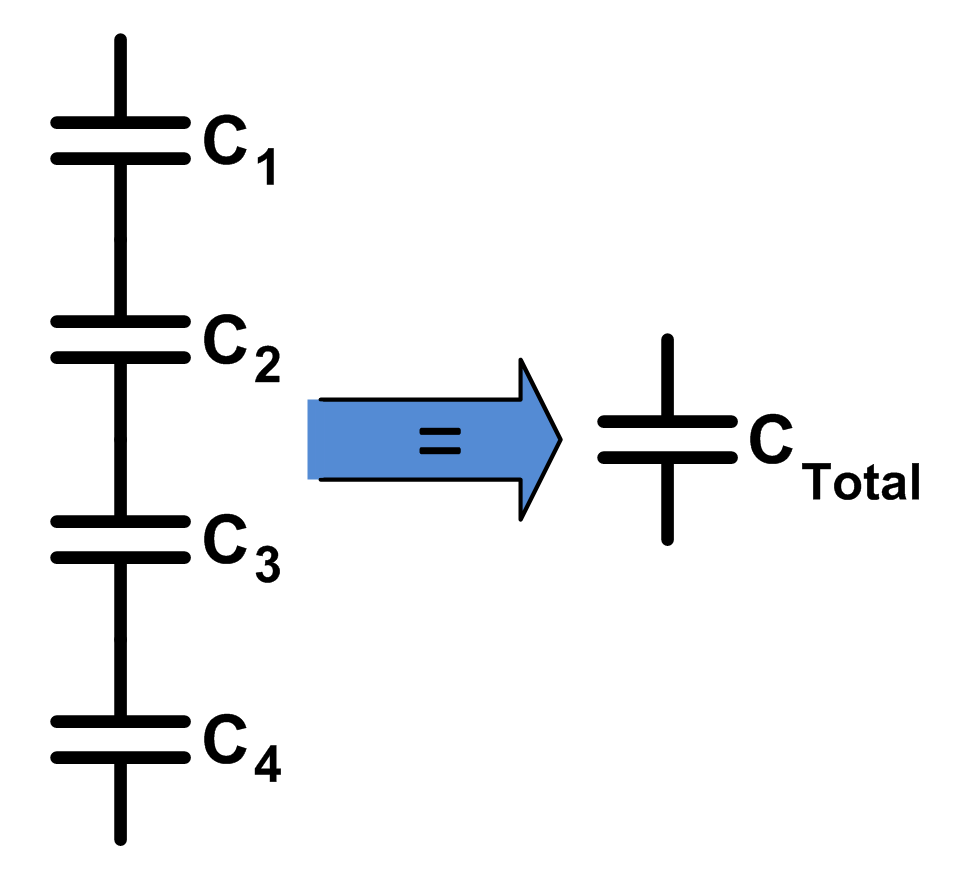

Schema

Theorie

In der Praxis werden manchmal mehrere Kapazitäten addiert um einen grösseren Gesamtwert zu erreichen oder um die bauteilspezifischen Parameter verschiedener Kondensatoren zu vereinen. Gerade aus EMV Gründen kann es sinnvoll sein, die unterschiedlichen parasitären Resonanzfrequenzen verschiedener Kapazitäten zu kombinieren. Das zusammenschalten unterschiedlicher Kapazitäten kann zudem einen positiven Einfluss haben, wenn man sie zur Glättung einer Speisespannung verwendet.

Wenn Kapazitäten parallel geschaltet sind, erhält man den Gesamtwert, indem man die Einzelwerte addiert. Die Gesamtkapazität hat natürlich immer einen höheren Wert als die höchste Kapazität der einzelnen Elemente.

Spannungsstabilisierung über grossen Frequenzbereich

Vier oder mehr Kapazitäten zu addieren, macht nur in wenigen Anwendungen Sinn. Oft genügen weniger addierte Kondensatoren. Um eine Speisespannung so zu stabilisieren, dass sie über einen breiten Frequenzbereich wirkt kann es sinnvoll sein, mehrere verschiedene Kondensatoren parallel zu schalten. Dadurch tut man nicht nur ihre Kapazitäten addieren, sondern durch die verschiedenen Resonanzfrequenzen ist die Anordnung auf bei vielen Frequenzen sehr niederohmig für Wechselströme und Rippelspannungen.
